聚氨酯木材状材料发泡原料
作者：九旭机械 发布时间：2021-01-23
聚氨酯木材状材料发泡原料是通过混合，搅拌，发泡，注射成型，固化，脱模和其他聚氨酯复合材料加工技术制成的中高密度硬质聚氨酯泡沫（称为硬质聚氨酯泡沫）。聚氨酯硬质仿木发泡机由于其木材的特性以及高刚性和机械强度，它通常被称为“合成木材”或“ PU仿木”。

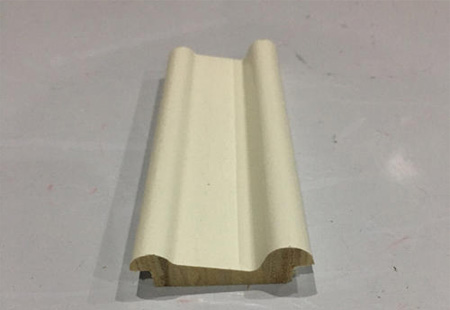

上图：聚氨酯木材状材料发泡原料案例（联系客服看高清图和视频）

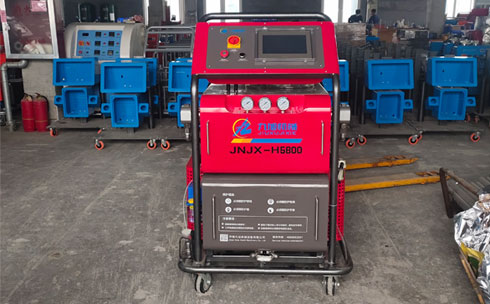

上图：H5800-PLC聚氨酯发泡机（联系客服看高清图和视频）
山东九旭机械科技有限公司聚氨酯发泡机厂家推荐的聚氨酯木材状材料发泡型号有：JNJX-H5800（PLC编程）、JNJX-H5600（PLC编程）、JNJX-H5600T（PLC编程）、JNJX-H5600D（PLC编程）、JNJX-Q5200（PLC编程）等
聚氨酯木材状材料发泡原料通常是两组分的原料体系，即混合的聚醚组分（白色材料）和多异氰酸酯组分（黑色材料），其中混合的聚醚组分（白色材料）主要是聚醚多元醇，并配有发泡剂，催化剂，稳定剂，阻燃剂等的混合物。
它具有很高的抗压强度，抗张强度，冲击强度和弯曲强度。密度为300-600kg / m3的聚氨酯泡沫塑料仿木材料。抗拉强度一般为6-25Mpa，弯曲强度为8-80MPA。 ，冲击强度8-20KJ / M，抗压强度5-20MPA；当然，由于聚氨酯木材状材料发泡原料泡沫的发泡方向强度的各向异性，大产品内部泡沫芯的垂直和水平强度是不同的，但是整个皮肤都是坚硬的。
聚氨酯木材状材料发泡原料泡沫产品的坚硬皮肤可以消除这些差异；低密度聚氨酯木质材料具有聚氨酯硬质泡沫高隔热性能的优点。聚氨酯木材状材料用于高承重场合，为了获得更高的强度，除了适当增加密度外，还可以用玻璃纤维或天然纤维增强，使弯曲强度加倍。
硬质聚氨酯木材状材料发泡原料泡沫具有闭孔结构，透气性差，吸水率低。研究表明，密度为0.5G / CM3。高密度聚氨酯硬质泡沫塑料（150MM * 150MM * 40MM）的体积吸水率和质量吸水率分别为0.93％和1.89％。然而，木材的吸水率较高，并且吸水后的强度显着降低。
不易燃的聚氨酯木材状材料发泡原料
作为家具，装饰品和其他产品的合成木材，阻燃剂用于获得良好的阻燃性。固体粉末状阻燃剂与结合的聚醚的相容性差，大地增加了材料的粘度，并且对高压发泡机的计量泵具有一定的磨损作用，并且使用较少。可以使用液态磷阻燃剂，包括卤化磷酸盐阻燃剂和用于聚氨酯泡沫的其他常用阻燃剂。
磷含量较高的二甲基甲基膦酸二甲酯（DMMP）具有佳的阻燃效果。添加量为4.5％-5.0％可使氧指数达到26以上。低粘度液态阻燃剂可显着降低组合聚醚的粘度。但同时，它对产品具有增塑作用。过量使用不仅不能显着提高阻燃性能，而且会降低材料的硬度和强度。聚氨酯木材状材料发泡原料不同阻燃剂之间的协同作用可用于复合两种或多种阻燃剂。
也可以与有机液体阻燃剂和无机粉末阻燃剂结合使用，以降低成本并使产品获得低烟和高阻燃性能。青岛联美化工有限公司推出了类木家具，一种用于结构泡沫的特殊阻燃剂FR-708，它是一种无色，低粘度的液体。据说特别适用于聚氨酯高密度木状产品。
聚氨酯木材状材料发泡原料兼容性，特别适合填充家具中结构复杂和雕刻图案的模具：每100份添加8-15份FR-708，可以满足不同阻燃等级的要求。当遇到碱性胺催化剂时，组合聚醚中的许多含卤素阻燃剂会使水减慢速度，这会影响组合材料的储存稳定性，因此在使用它们时必须小心。
