冷库聚氨酯发泡施工视频
作者：九旭机械 发布时间：2020-10-07
冷库聚氨酯发泡施工工艺和视频资料可以联系销售部门索取，冷库聚氨酯保温施工需要专业的机器配合。

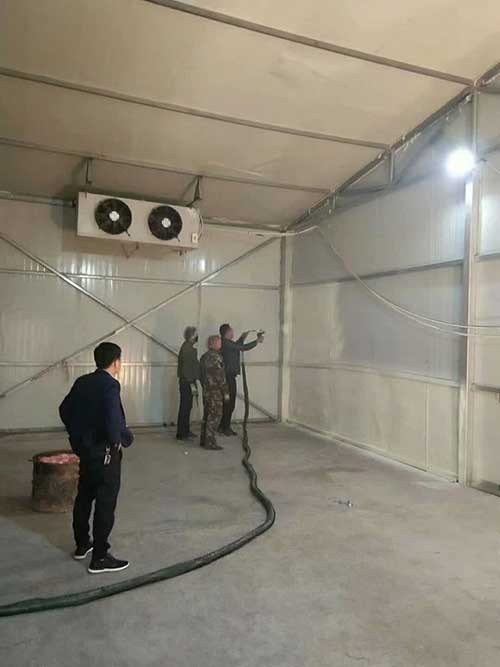

上图：冷库聚氨酯发泡施工案例
济南九旭机械设备有限公司提供冷库聚氨酯发泡施工视频以及冷库聚氨酯发泡设备。
冷库聚氨酯发泡施工泡沫是一种隔热材料。它也是我们日常生活中经常使用的材料。
冷库聚氨酯发泡施工工艺仅供参考
1）挂起线，检查每层25个点，然后测量平均间隙。必须清理底壁，并且壁表面应无油，灰尘，污垢，油漆，泥浆和其他污染物或其他妨碍喷涂的材料，并应去除壁上的突起以使其干净平坦。
2）喷涂（刷）防潮底漆。
在墙壁表面喷涂（刷）防潮底漆。喷涂（刷涂）底漆时，应均匀均匀。墙壁表面不得有任何遗漏。底漆应在2小时内用完，剩余的底漆不能再次使用。
3）聚氨酯喷涂多层喷涂方法：从墙的顶角开始喷涂，先从底层的顶部0.5mm开始喷涂，然后对厚度为20mm的每一层喷涂多次，以使聚氨酯泡沫形成多层泡沫。冷藏的保温效果更好，聚氨酯泡沫的强度更高，不会开裂或脱落。
4）喷涂保温施工过程采用聚氨酯高压发泡机现场喷涂发泡方法：该方法是通过高压发泡机将两组分原料混合后直接喷涂在物体表面形成泡沫。发泡的优点是材料均匀且充分，污染小，并且所得产物具有细小且均匀的孔。
质量一致性好，绝缘效果好。它是冷库，粮食库，工厂厂房，屋顶，墙壁，储罐等的绝热施工的主要方法。使用这种施工方法并选择合适的喷雾发泡设备和原材料是控制平面度的关键因素。和聚氨酯喷涂泡沫的泡沫质量。
冷库聚氨酯发泡施工和预防措施
1）成分
先，将催化剂，胺醚，阻燃剂和发泡剂按照指定比例均匀地混合到A组中，PAPI（聚苯基多异氰酸酯）被视为B组。因为该材料具有很高的活性并且对气候非常敏感在一定条件下，A和B物质的比例随当地气候条件而变化。比率的确定必须通过小公式测试来验证。避免因比例不平衡而引起的缺陷，例如增加塑性，降低强度，收缩变形或脆性，低发泡量，开裂和烧心。
2）冷库聚氨酯发泡施工环境温度
适当混合后，可将A和B两组药液倒出或喷洒。施工期间必须准确地保持原材料的混合比。特别要注意工作现场的大气温度和室内温度，因为施工环境温度对喷雾发泡过程中气泡的密度有很大的影响。为了获得良好的发泡，合适的现场环境温度为20-30°C，施工温度低于5°C。物料液体容器必须加热以将物料温度保持在25°C。墙壁（即要喷涂的表面）合适的温度应为30-40°C。如果壁温过低，可能不会起泡。如果壁温相对较高，则可获得喷雾发泡效果。
3）发泡压力
发泡压力出现在发泡结束时，其值与浇注厚度，模具形状，发泡高度和允许的膨胀率有关。当发泡压力较低时，其值约为2kPa。在封闭的模具中，发泡压力可以达到10-20kPa。因此，有必要对模板和夹具采取加固措施，以防止内部应力引起泡沫破裂。
4）工件表面的清洁
冷库聚氨酯发泡施工泡沫对大多数材料均有良好的粘着能力。但如果工件表面附有聚乙烯、聚丙烯、聚四氟乙烯、油脂、灰尘、铁锈或水等时，则不能和工件粘合。必须擦净后再进行喷涂或灌注，以增强泡沫与贴面的粘结力。
