汽车内饰聚氨酯发泡设备

作者：九旭机械发布时间：2020-09-12

　　汽车内饰聚氨酯发泡设备是济南九旭机械设备有限公司为汽车行业特殊设计、定制的发泡设备，用途填充浇注等工程。

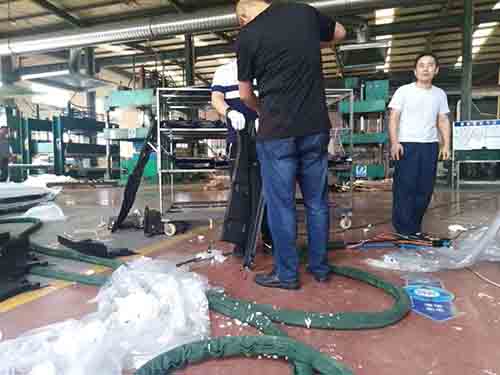

上图：H5600D液压聚氨酯发泡设备在山东诸城用于汽车配件聚氨酯填充

　　汽车内饰聚氨酯发泡设备型号有：JNJX-III(E)型、JNJX-Q5600型、JNJX-Q2600(D)型、JNJX-III(D)型、JNJX-Q1600型、JNJX-Q2600(T)型、JNJX-III(H)型、JNJX-Q2600型等。

　　新型汽车内饰件聚氨酯发泡生产线主要由机械系统、电控系统、液压系统、气动及真空系统、模温机水加热系统、高压发泡机系统等组成。

　　1.机械系统

　　汽车内饰聚氨酯发泡设备机械系统主要由发泡模具基座，伺服控制的三维填充机械手和发泡模具组成。

　　1）发泡模架

　　发泡模具基座部分由固定框架主体，下模具安装框架，上模具安装框架和一体式模具基座的倾斜驱动器组成。

　　下模具安装架由钢结构制成。设置下固定模具架，并将安全气囊安装在桌子上。设置由下模具车削缸驱动的倾斜装置，并且倾斜角由接近开关控制。

　　2）伺服控制3D填充机械手

　　填充机械手由伺服控制的三维填充小车，运行的导轨，支撑框架和柔性拖链系统组成。填充机械手放在模具基座手动操作的背面。它包括固定架主体部分，导向部分，传动部分，加注移动车部分，加注拖链和支架部分，加注枪头抬升，前进和后退运动部分。

　　3）发泡模具

　　发泡模具由上模具，下模具，型芯，合模机构和气动系统组成。发泡模具的上，下模具座均采用钢焊接而成，并具有精确的定位系统，以确保在安装过程中与模具座的良好配合，并确保整个模具的强度。

　　2. 汽车内饰聚氨酯发泡设备电气控制系统

　　电气控制系统是当前现今的控制技术，包括气动和液压组件的模拟输入和输出控制，电机的伺服控制，温度的实时控制以及系统的网络控制。通过收集现场每个控制元件的数据和状态，计算机网络系统完成了现场的实时监控。

　　3. 汽车内饰聚氨酯发泡设备气动和真空系统

　　气动系统主要用于精确控制各种气动组件，并用于控制发泡过程中安全气囊的充气和放气。真空系统采用挡板阀和节流阀实现快慢转换和调节。真空泵和真空箱的组合使用降低了真空泵的功率并降低了能耗。

　　4. 汽车内饰聚氨酯发泡设备液压系统

　　液压系统采用与每个发泡模架相对应的液压站，包括与相应的模架及其相应的管路系统相匹配的液压站。为了提高设备运行的可靠性，液压系统中的比例换向阀采用进口阀，液压泵采用优质叶片泵。通过采用比例换向阀，可以调节每个模架的旋转速度，使其与生产周期一致。

　　5、汽车内饰聚氨酯发泡设备模温机水加热系统

　　采用模温机加热，采取一台模架配套相对应一台模温机加热的方式。在模温机进入发泡模架前设置手动球阀，手动调节入水量；水加热系统中模架与发泡模具对接采用快速接头方式，方便产品的更换。通过设定模温参数能方便设置发泡所需温度，通过温度传感器，控制模温机的停止与运行。

　　6、汽车内饰聚氨酯发泡设备系统

　　济南九旭机械专业的聚氨酯发泡机生产厂家根据内饰件产品另外配套，通过对充注机械手的设定可以精确控制不同的产品的充注量。

　　通过不同的配比与加工工艺，聚氨酯材料可生产出触感、质地、硬度等各不相同的多种产品。聚氨酯以其低VOC（有机挥发物）的优势，可广泛应用于车内的各种泡沫材料、胶黏剂、涂料、合成皮革等部件。凭借强大性能，千变万化的聚氨酯伴随越来越多的跨界新技术被广泛应用。
