聚氨酯外墙保温喷涂的优点有哪些
作者：九旭机械 发布时间：2020-09-09
建筑、轻钢房屋、冷库聚氨酯外墙喷涂的优点有哪些？适合使用吗？济南九旭机械设备有限公司简单介绍一下聚氨酯外墙保温喷涂的优点有哪些：

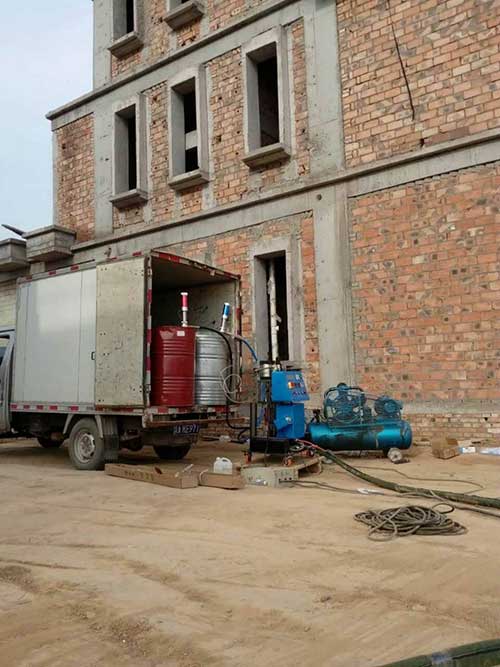

上图：聚氨酯外墙保温喷涂案例
聚氨酯外墙保温喷涂不开裂，不脱落
现场喷涂的聚氨酯是100%粘结，挤塑板、聚苯板是40%点粘，所以理论上现场喷涂的聚氨酯的粘结强度是挤塑板、聚苯板粘结强度的5倍。这将有效地防止了保温层的脱落。尤其是瓷砖饰面更应着重考虑粘结强度高的材料。
粘结强度高
现场喷涂聚氨酯保温系统采用纤维增强防水胶浆，防开裂。系统中的纤维增强防水胶浆是由高强化学纤维、有机高分子聚合物和硅酸盐材料等组成，具有很好的抗裂性能。而传统材料采用的多为刚性砂浆，易导致抹面及涂料面开裂。
现场喷涂聚氨酯基层变形适应性强，能够及时传递和释放变形应力，不脱落、不开裂。
聚氨酯外墙保温喷涂的优点有哪些防火性能强
聚氨酯具有自熄性和焚烧后炭化的两大优势性能。
聚氨酯的氧指数为26％，防火等级为B2级，到达了国家外墙防火等级的要求。聚氨酯焚烧后炭化，可阻挠火焰蔓延。
聚氨酯外墙保温喷涂的优点有哪些节点处理简单
硬质聚氨酯泡沫在节点的施工上能够直接喷涂，例如：阴阳角、窗台、女儿墙，而传统保温材料的施工需要现场测量切开，耗工费时，接缝很难拼接严密，简单渗水。
无冷热桥现象
传统材料由于不是现场喷涂，简单产生裂缝，然后导致呈现冷热桥现象，降低保温作用。
载重轻热稳定性能好，保温作用好
聚氨酯导热系数为≤0.024W/（m·K），聚苯板导热系数为≤0.042W/（m·K），挤塑板导热系数为≤0.035W/（m·K）；这就意味着要到达相同的保温绝热作用，后者要比前者厚1.5~2倍。所以使用聚氨酯保温体系的墙体承载力更轻，更安全。
防水性能好
聚氨酯为整体性喷涂，无空腔、无接缝，自身闭孔率达95％以上，是优良的防水材料，具有其它保温材料不可比较的防水优势。挤塑板与聚氨酯同为闭孔性材料，但挤塑板采用现场拼的方法施工，施工后有拼缝，若拼缝处理不好的话，水分易从缝隙流入，使强度下降，然后损坏整个体系。
现场喷涂聚氨酯有很好的憎水性
透气性强，能有效避免水蒸气搬迁过程中呈现墙体内部的结露现象，一般保温材料不存在憎水性。
聚氨酯外墙保温喷涂的优点有哪些施工速度快
聚氨酯外墙保温喷涂的优点有哪些采用聚氨酯喷涂设备，每个班组每天可喷涂硬质聚氨酯泡沫300㎡以上。
1.墙体开裂脱落的原因：
1）保温材料自身变形应力释放引起外面的饰面层开裂。
2）雨水、雪水进入保温层与墙体之间的空腔，经过冻融造成变形引起饰面层变形、开裂直至脱落。
3）抗裂层本身材料养护不足等造成开裂。
4）材料自身过软（容重低）容易开裂。
2.聚氨酯与传统材料（挤塑板，聚苯板）之间性能比较：
聚氨酯外墙保温喷涂的优点有哪些聚氨酯陈化期（喷涂完成至应力完全释放，不再变形的时间）为24小时，挤塑板陈化期为48天，聚苯板陈化期为24天。
聚氨酯陈化期时间zui短，喷涂完成一天后即可进行抹面施工，符合现场条件。而挤塑板，聚苯板生产完成后不可能存放24~48天后粘结到墙体，工期不允许陈化期结束再进行后续施工，所以抹面后由于聚苯板、挤塑板自身材料变形引起饰面开裂。
现场喷涂聚氨酯为满喷，无拼缝、无裂缝渗水，材料与墙体结合为一个整体没有空腔，聚氨酯本身也具有防水功能外面雨雪水无法进入所以不会产生冻融，空鼓。
聚氨酯容重为35左右，而挤塑板为25，聚苯板为20，材料自身容重过低也导致饰面层开裂、面砖脱落、涂料开裂。
